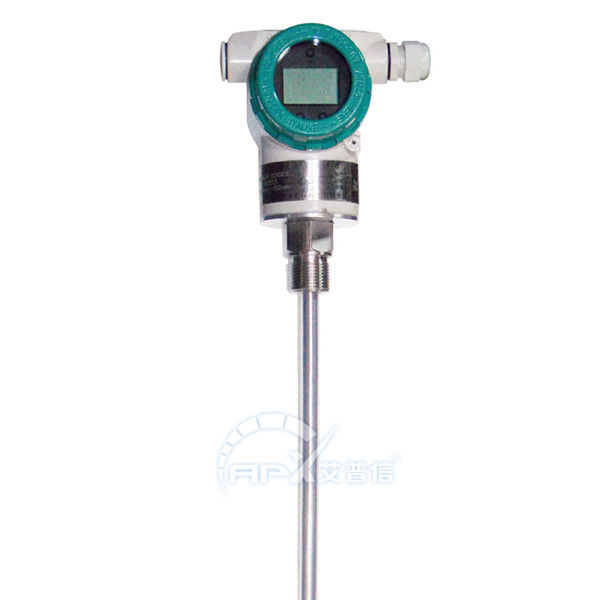

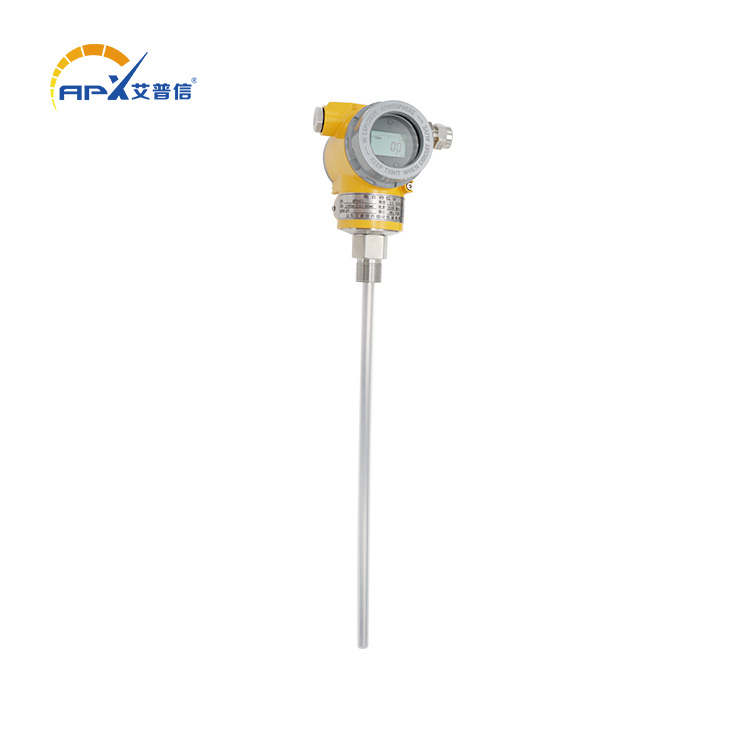

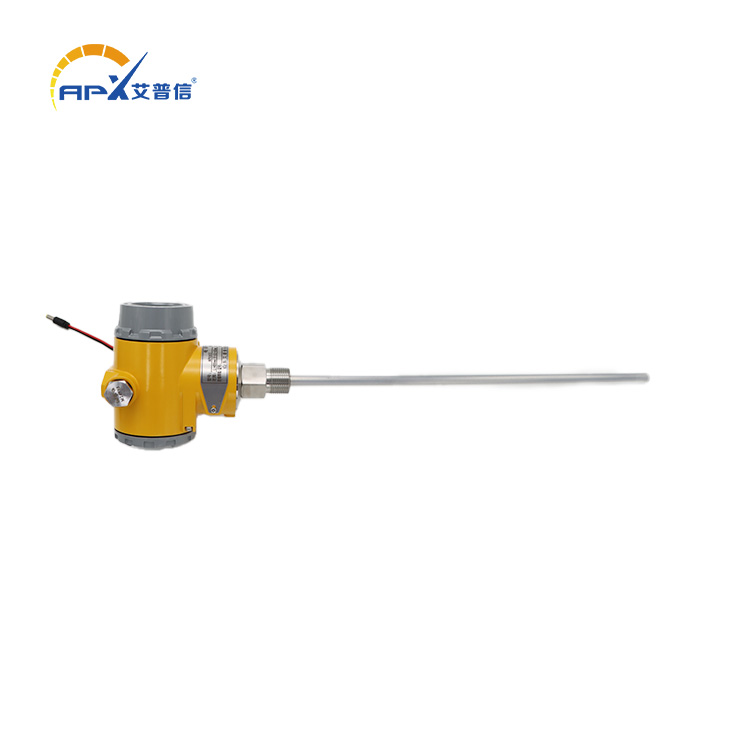

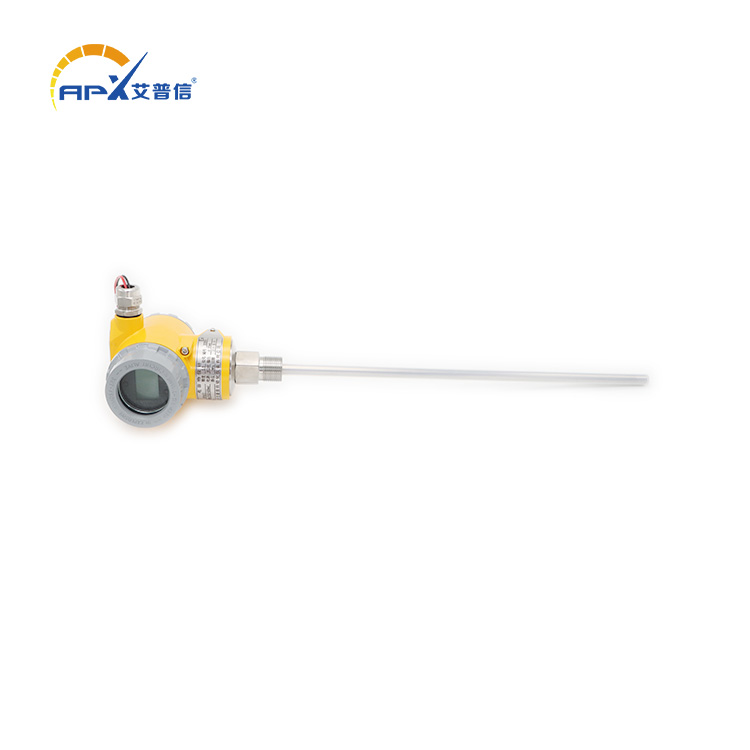

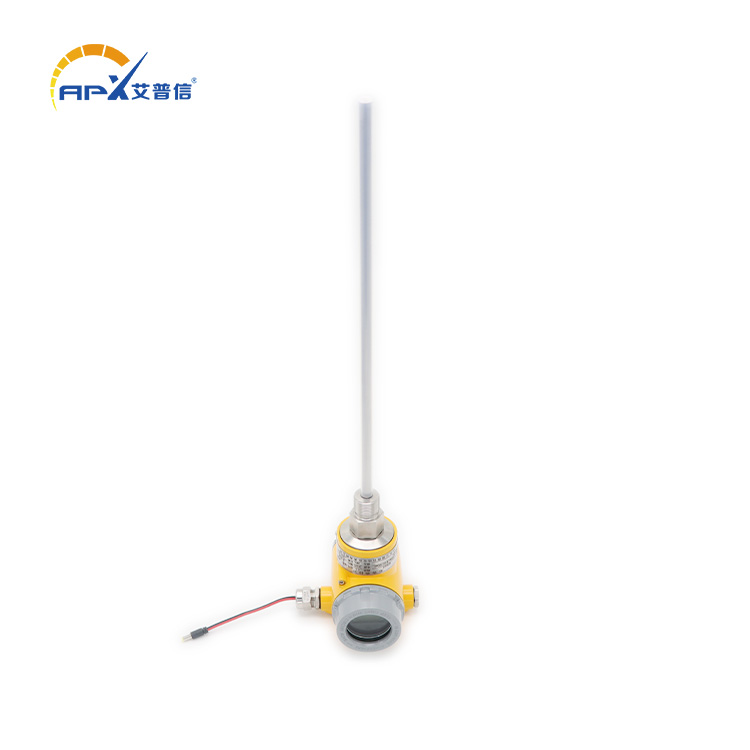

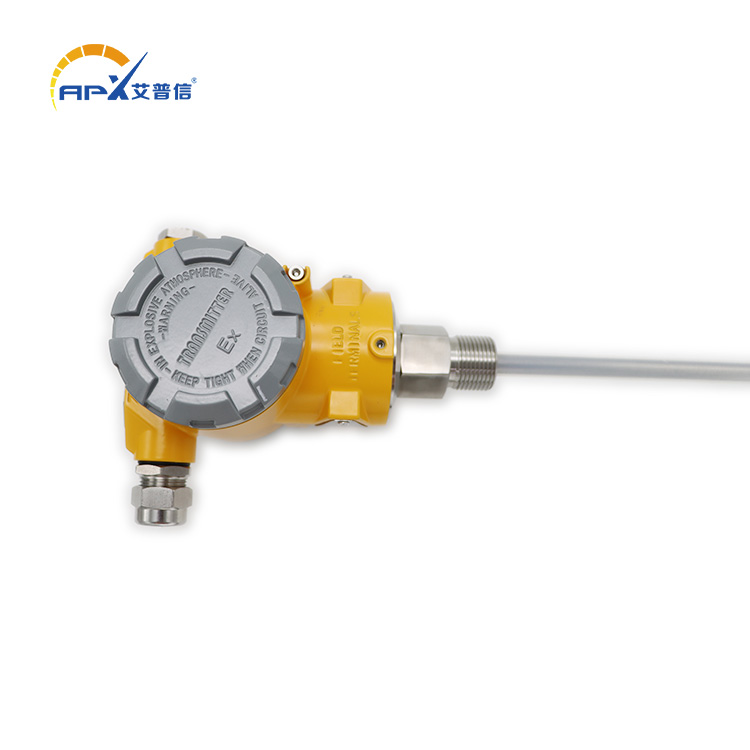

電容式液位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
電容式液位計適用于化工、制藥、油田、冶金、電廠、水泥、糧食、水及污水處理等行業。相對于其他同類產品具有更高的系統穩定性，即使在極端惡劣的現場條件下，也能可靠工作，而且不受溫度、壓力、密度、濕度，甚至物料化學特性變化的影響，性能可靠.接觸式測量，抗干擾能力強。
一、概述
電容液位計電子線路采用了抗粘附電路，可以在探測真實物的同時，清除粘附和懸掛在探頭周圍的假物位信號影響。工作原理是基于射頻（R F）電容技術。將一個無線電頻率施加在探頭上,通過連續分析,確定由周圍環境造成的影響。因所有材料均具有介電常數， 而且其導電率都不同于空氣，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因?yàn)橥姷奶筋^和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料， 當空氣（ 其介電常數為1 . 0） 被任何其它材料（ 介電常數> 1）置換時，電容值的變化造成了阻抗的變化。這一影響被電路測量后，再與由靈敏度設備設置(電路)建立的參考基準相比較。
該產品可檢測任何工藝物料，例如：精練油、汽油、導電泥漿等。
二、技術說明
1、技術參數
物料溫度：-184℃～260℃
電路耐溫：-40℃～80℃
感 應 度：0.5pf
失電保護:高低模式,現場可調
電源:24VDC
輸出:4～20mA
外殼:IP65,鑄鋁外殼
三、安裝
1、檢查
電容液位計系列探頭是分開包裝的，或整體包裝，二者兼有。
注意：探頭必須妥善處理，絕對不允許讓探頭與粗糙或有尖口的表面接觸，這樣會劃破探頭的涂層。一旦涂層被劃破，探頭將無法再工作。
2、安裝
電容液位計在出廠之前已經進行了預調， 預調的數據已經根據您的定購要求而定。
探頭通過法蘭或N P T螺紋安裝。
纜式探頭在底部有湍流或絞絆的地方，必須縛住探頭頭部的吊重處或在貯罐的底部安裝一彎鉤。
旋開儀表外殼，并將信號線穿過出線孔，留出足夠長的線，接在接線端子上面，見接線圖。確保極性正確。
技術參數
|
項目 |
技術參數 |
|
適用介質 |
液體、粉末狀物料、漿液、顆粒狀固體 |
|
環境溫度 |
-30~200℃ |
|
環境濕度 |
<90% |
|
電源隔離 |
無隔離 |
|
靈敏程度 |
根據物料可調 |
|
殼體材質 |
壓鑄鋁合金 |
|
介電常數 |
>1.6 |
|
產品功耗 |
≤2W |
|
供電電壓 |
（24V DC） |
|
安裝方式 |
螺紋、法蘭、衛生型連接 |
|
過程壓力 |
<4Mpa |
|
探極長度 |
根據用戶需求 |
|
輸出方式 |
4~20mA |
|
被測介質溫度 |
-30~90℃ |
APX射頻電容式液位計選型
|
APX603 |
射頻電容式液位計 （4~20mA輸出） |
|||||||
|
|
代碼 |
類型 |
||||||
|
A |
普通型 |
|||||||
|
B |
高溫型 |
|||||||
|
C |
衛生型 |
|||||||
|
|
代碼 |
插深及結構形式 |
||||||
|
A |
1000mm（標準） |
|||||||
|
B（） |
桿長需用戶注明 B1單桿式 B2雙桿式 |
|||||||
|
C（） |
纜長需用戶注明 C1單纜式 C2雙纜式 |
|||||||
|
D（） |
其他要求用戶需注明 |
|||||||
|
|
代碼 |
電壓 |
||||||
|
A |
24V AC ±10% |
|||||||
|
|
代碼 |
材質 |
||||||
|
A |
304SS（標準） |
|||||||
|
B |
316LSS |
|||||||
|
C |
其他材質另行注明 |
|||||||
|
|
代碼 |
過程連接 |
||||||
|
A |
G1”螺紋（標準） |
|||||||
|
B |
用戶自選需另行注明 |
|||||||
|
F |
法蘭安裝（需注明法蘭規格及標準） |
|||||||
|
|
代碼 |
其他參數 |
||||||
|
A |
常溫 ℃ |
|||||||
|
B |
常壓 Kpa |
|||||||
|
C |
防護等級：IP66 |
|||||||
|
D |
隔爆等級：ExdⅡCT6 |
|||||||
|
E |
最大溫度℃ |
|||||||
|
F |
最大壓力Kpa or Mpa |
|||||||
|
（） |
用戶其他要求 |
|||||||
|
|
代碼 |
被測介質 |
||||||
|
5 |
導電液體 |
|||||||
|
6 |
導電漿液或顆粒狀物料 |
|||||||
|
7 |
絕緣液體 |
|||||||
|
8 |
絕緣漿液或顆粒狀物料 |
|||||||
|
9 |
其他類型界面 |
|||||||
|
|
||||||||
|
APX08 |
A |
A |
A |
A |
A |
AB 5 (選型舉例) |
||
